Fiberantal |
2 Fibrer |
4 Fibrer |
6 Fibrer |
8 Fibrer |
12 Fibrer |
|||||
Ydre diameter (mm) |
1.15±0.05 |
1.15±0.05 |
1.35±0.05 |
1.50±0.05 |
1,65±0,05 |
|||||
Vægt (g/m) |
1.0 |
1.0 |
1.3 |
1.8 |
2.2 |
|||||
Minimum krumbøjningsradius (mm) |
50 |
50 |
60 |
80 |
80 |
|||||
Temperatur |
Lagering: -30℃ ~ +70℃ Drift: -30℃ ~ +70℃ Installation: -5℃ ~ +50℃ |
|||||||||
Kablevetid (estimeret værdi) |
25 år |
|||||||||

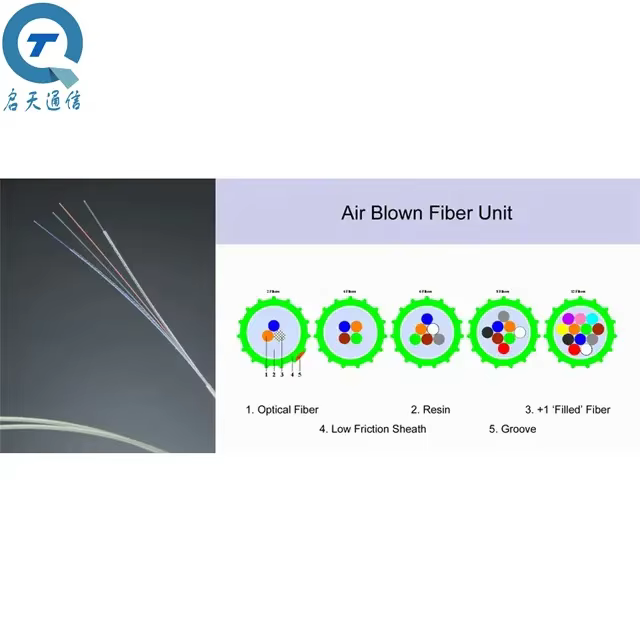

Note: Det anbefales, at strukturen af 2 fibrer består af 2 fyldte fibrer, da det er beviset, at 2 fibrer med 2 fyldte fibrer er bedre end den med nul eller én fyldt fibre i blæsnyeegenskaberne og fiberstripping-førmåen |
||||||||||
Fiberantal |
2 Fibrer |
4 Fibrer |
6 Fibrer |
8 Fibrer |
12 Fibrer |
||||
Test udstyr |
PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 |
||||||||
Standard rør |
5.0/3.5 mm |
||||||||
Tryk |
7bar / 10bar |
||||||||
Typisk blæsningsafstand |
500m / 1000 m |
500m / 1000m |
500m / 1000m |
500m / 1000m |
500m / 800m |
||||
Typisk blæsningstid |
10 min/18 min |
10 min18 min |
12 min/ 18 min |
13min/18 min |
15 min /20 min |
||||
Test |
Standard |
Parametre |
Prøvningsresultater |
|||
Spænding |
EN 18700 A1/501 IEC 60794-1-2-E1 |
Belastning er 1×W |
Yderligere attentuation ≤0,05dB efter test |
|||
Bøjning |
IEC 60794-1-2--E11A |
Diam 40mm×3 omgange 5 cykluser ved 20℃ |
Yderligere damping ≤0,05dB, efter test |
|||
Knus |
IEC 60794-1-2-E3 |
100 N, 60s |
Yderligere damping ≤0,05dB, efter test |
|||
Alle optiske tests blev udført på 1550 nm |
||||||

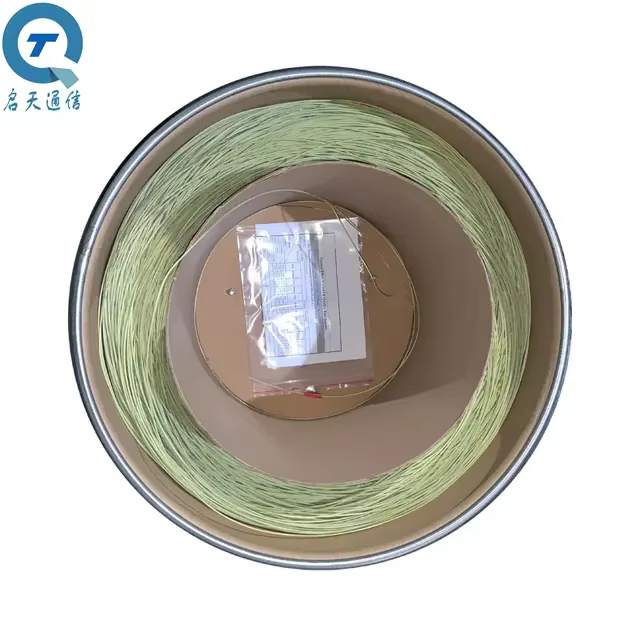

Fiberantal |
Længde (m) |
Skålstørrelse Φ×H(mm) |
Vægt (Brutto) (kg) |
2～4 Fibrer |
2000 m |
φ510 × 200 |
8.0 |
4000 m |
φ510 × 200 |
10.0 |
|
6000 m |
φ510 × 300 |
13.0 |
|
6 Fibrer |
2000 m |
φ510 × 200 |
9.0 |
4000 m |
φ510 × 300 |
12.0 |
|
8 Fibrer |
2000 m |
φ510 × 200 |
9.0 |
4000 m |
φ510 × 300 |
14.0 |
|
12 Fibrer |
1000 m |
φ510 × 200 |
8.0 |
2000 m |
φ510 × 200 |
10.0 |
|
3000m |
φ510 × 300 |
14.0 |
|
4000 m |
φ510 × 300 |
15.0 |
